超高壓免維護旋轉補償器永遠是管道上的好伙伴

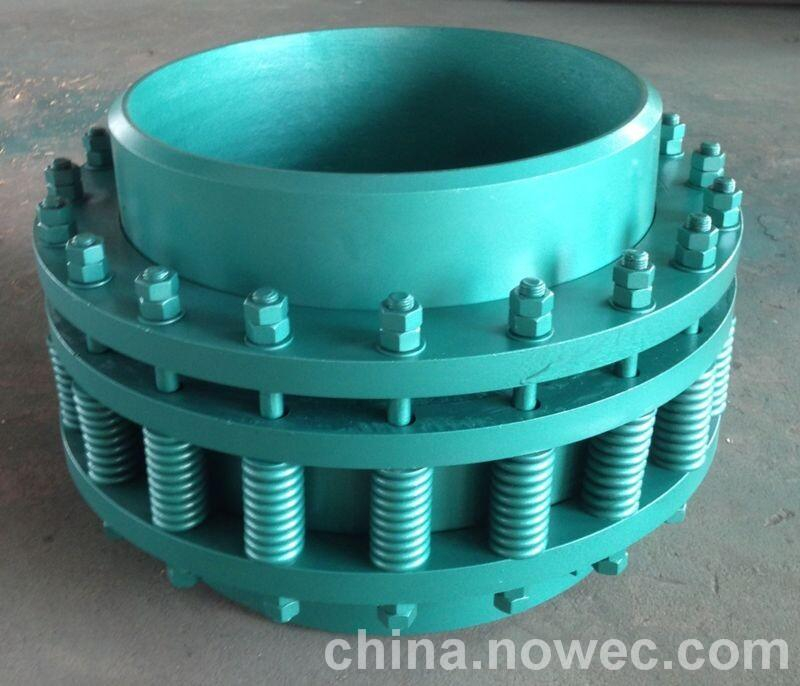

本實用新型公開了一種高壓免維護旋轉式補償器,包括旋轉筒體及若干個彈簧組合,旋轉筒體包括旋轉內管,外套管,變徑接管及密封填料,若干個彈簧組合包括彈簧壓緊法蘭,彈簧及緊固螺栓,旋轉內管設置于外套管的下方,旋轉內管上設置有密封壓環,旋轉內管通過密封壓環與外套管連接,外套管的右端固定連接有變徑接管,外套管的左端通過若干個彈簧組合與密封填料壓緊法蘭連接,密封填料壓緊法蘭,密封壓環及外套管三者之間形成填料腔,填料腔內設置有密封填料,外套管與密封填料之間設置有耐壓密封圈,旋轉內管右端外表面與外套管之間設置有限位塊.本實用新型結構簡單,耐壓耐高溫,密封性強,安全性能高,穩定性好,使用壽命長.

免維護式旋轉補償器的密封填料采用目前國內**的填料，耐溫-60℃—800℃，由于補償器的內套管外部和外套管內部焊有擋環，兩擋環之間裝設有在減小摩擦力的(滾動環)滾珠，減小了內套管對密封填料的磨損。且由于補償器裝置上多組彈簧的自然張力推壓著填料壓蓋法蘭，使磨損*輕微的密封填料永遠處于緊湊狀態，從而使管道中的液體或氣體介質不產生泄漏，當填料磨損量大時，彈簧張力無法滿足調整，可用外力對彈簧壓緊進行調整從而達到不停止工作狀態下達到所要求的密封效果，所以本產品克服了其它同類產品的不足，原有的旋轉式、套管式補償器當填料磨損后無法得到及時補償調整從而導致補償器的密封性能下降直至產生泄漏，而且填料磨損量大后必須從管線上拆下產品打開加補填料從而影響了管線的運行，影響用戶的正常生產。

還有更多咨詢歡迎關注歡迎進入鞏義市新華豐管道設備有限公司官網：http://m.yonglicar.com/鞏義新華豐管道設備有限公司是從事開發，生產給排水材料的廠家。產品規格全，機構新穎，主要生產球形、套筒、旋轉、波紋補償器，金屬軟管，伸縮接頭，傳力接頭，橡膠接頭，防水套管，彎頭，三通，法蘭及超高壓膨脹節，高溫強腐特種工況非標法蘭等百余種型號，產品質量牢靠，性能穩定，深受用戶好評， 聯系電話：0371-64033589  聯系人：位經理18638168566  王經理13783416000

標簽：超高壓免維護旋轉補償器
